A型：JYT-5-55-A、JYT-10-55-A、JYT-12-55-A、JYT-15-55-A、JYT-5-75-A、JYT-10-75-A、JYT-12-75-A、JYT-15-75-A、JYT-5-95-A、JYT-10-95-A、JYT-12-95-A、JYT-15-95-A、JYT-5-100-A、JYT-10-100-A、JYT-12-100-A、JYT-15-100-A
B型：JYT-5-55-B、JYT-10-55-B、JYT-12-55-B、JYT-15-55-B、JYT-5-75-B、JYT-10-75-B、JYT-12-75-B、JYT-15-75-B、JYT-5-95-B、JYT-10-95-B、JYT-12-95-B、JYT-15-95-B、JYT-5-100-B、JYT-10-100-B、JYT-12-100-B、JYT-15-100-B

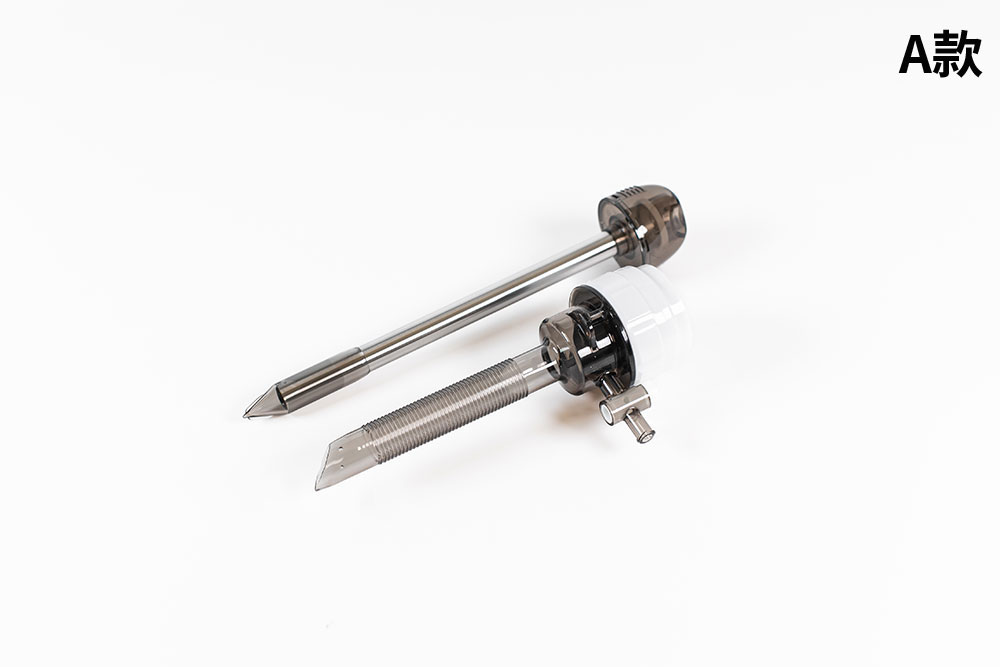

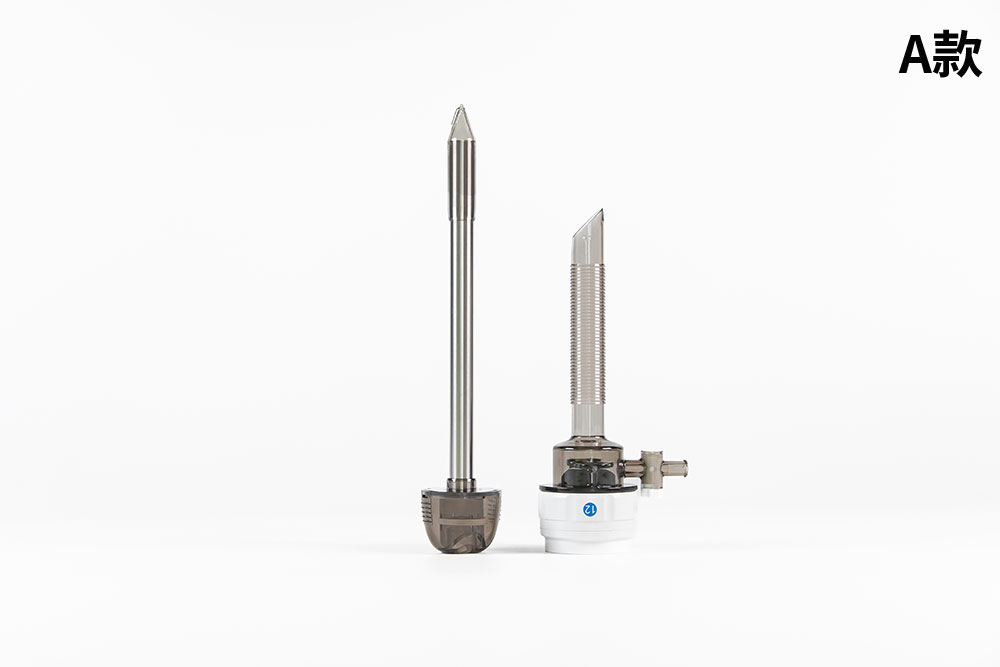

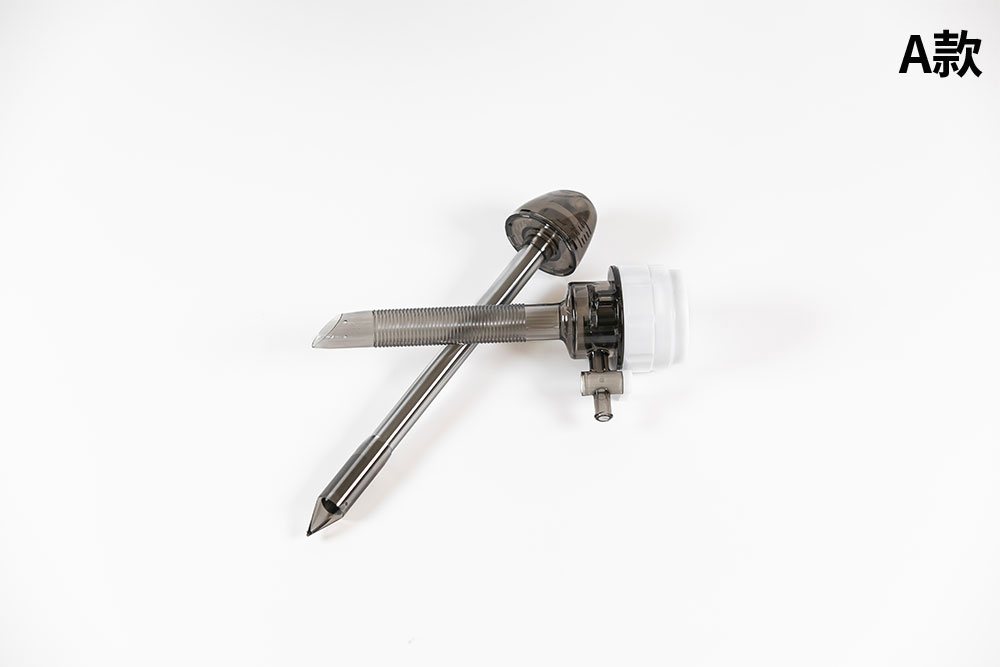

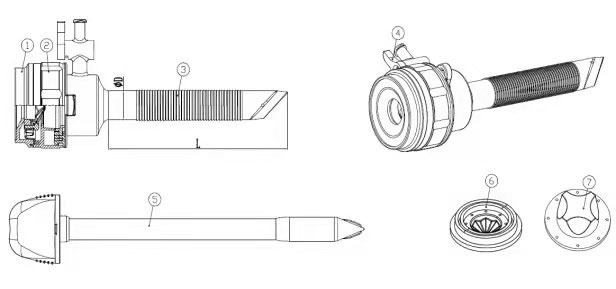

A型一次性使用腹腔镜用穿刺器由套管座、穿刺套管、注气阀、穿刺锥、自调式密封帽、阻气阀构成，其中套管座由密封盖、锁紧固定座组成。结构示意图如图1所示
1、密封盖 2、锁紧固定座 3、穿刺套管 4、注气阀 5、穿刺锥组件 6、自调式密封帽 7、阻气阀
图1 A型 一次性使用腹腔镜用穿刺器

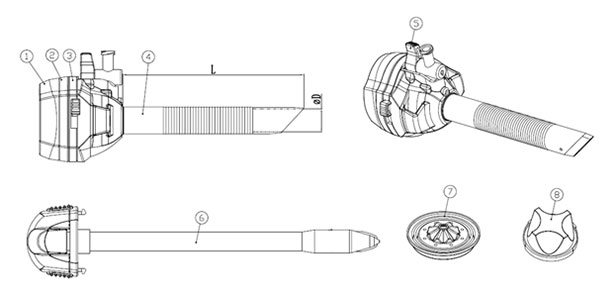

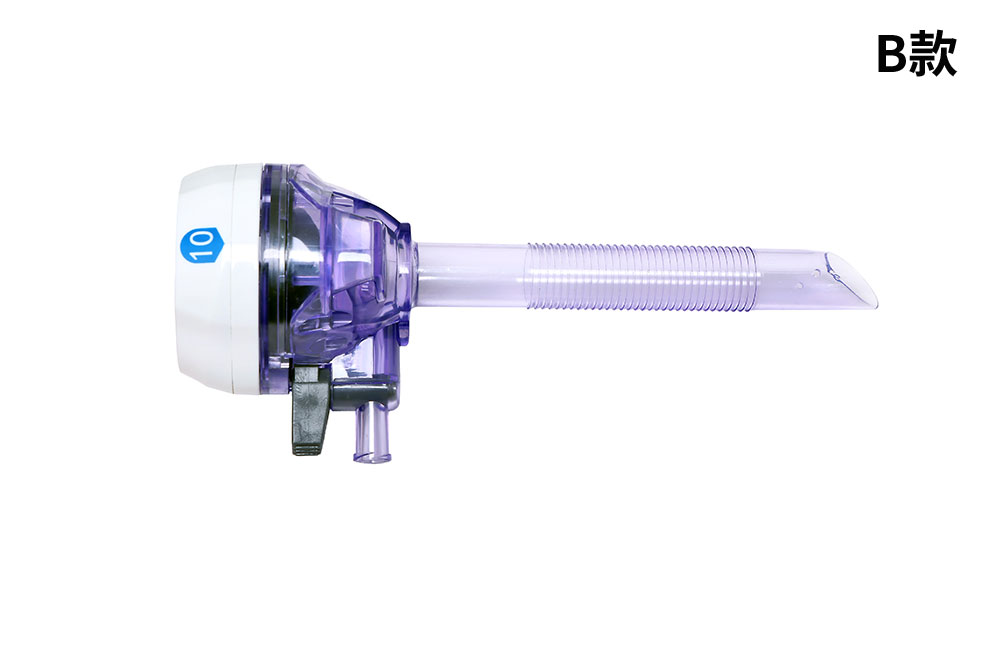

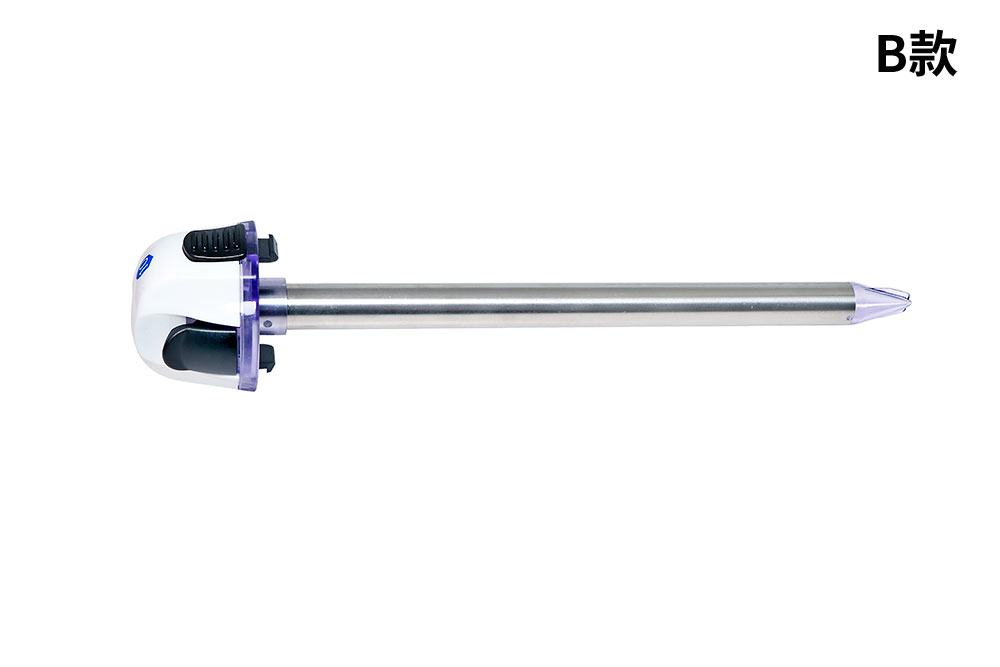

B型一次性使用腹腔镜用穿刺器由套管座、穿刺套管、注气阀、穿刺锥、自调式密封帽、阻气阀构成，其中套管座由密封上盖、密封下盖、穿刺套上盖组成。结构示意图如图2所示
1、密封上盖 2、密封下盖 3、穿刺套上盖 4、穿刺套管 5、注气阀 6、穿刺锥 7、自调式密封帽 8、阻气阀
图2 B型 一次性使用腹腔镜用穿刺器
一次性使用腹腔镜用穿刺器的主要部件材料见表1。
表1 一次性使用腹腔镜用穿刺器的主要部件材料表
| 部件名称 | 材料牌号 | 标准号 |
| 穿刺锥 | PC或PC+06Cr19Ni10 | HG/T 2503-1993、 GB/T 1220-2007 |
| 密封盖、锁紧固定座、密封上盖、密封下盖、穿刺套上盖 | PC | HG/T 2503-1993 |
| 注气阀、穿刺套管 | PC | HG/T 2503-1993 |
| 阻气阀 | 硅胶 | GB 29204-2012 |
1、外观
穿刺器表面应平整光滑、轮廓清晰，无锋棱和毛刺、飞边、划伤、无肉眼可识别的孔隙、裂缝、沟槽和烧结物等缺陷。
2、穿刺器的基本尺寸应符合表2的规定
表2 穿刺器的基本尺寸
单位mm
| 型号规格 | 穿刺套管内径D | 穿刺套管长度L | ||
| 基本尺寸 | 允差 | 基本尺寸 | 允差 | |
| JYT-5-55-A | 6.0 | 0.5 | 55 | 5 |
| JYT-5-55-B | ||||
| JYT-10-55-A | 11.0 | 0.5 | 55 | 5 |
| JYT-10-55-B | ||||
| JYT-12-55-A | 12.8 | 0.5 | 55 | 5 |
| JYT-12-55-B | ||||
| JYT-15-55-A | 15.5 | 0.5 | 55 | 5 |
| JYT-15-55-B | ||||
| JYT-5-75-A | 6.0 | 0.5 | 75 | 5 |
| JYT-5-75-B | ||||
| JYT-10-75-A | 11.0 | 0.5 | 75 | 5 |
| JYT-10-75-B | ||||
| JYT-12-75-A | 12.8 | 0.5 | 75 | 5 |
| JYT-12-75-B | ||||
| JYT-15-75-A | 15.5 | 0.5 | 75 | 5 |
| JYT-15-75-B | ||||
| JYT-5-95-A | 6.0 | 0.5 | 95 | 5 |
| JYT-5-95-B | ||||
| JYT-10-95-A | 11.0 | 0.5 | 95 | 5 |
| JYT-10-95-B | ||||
| JYT-12-95-A | 12.8 | 0.5 | 95 | 5 |
| JYT-12-95-B | ||||
| JYT-15-95-A | 15.5 | 0.5 | 95 | 5 |
| JYT-15-95-B | ||||
| JYT-5-100-A | 6.0 | 0.5 | 100 | 5 |
| JYT-5-100-B | ||||
| JYT-10-100-A | 11.0 | 0.5 | 100 | 5 |
| JYT-10-100-B | ||||
| JYT-12-100-A | 12.8 | 0.5 | 100 | 5 |
| JYT-12-100-B | ||||
| JYT-15-100-A | 15.5 | 0.5 | 100 | 5 |
| JYT-15-100-B | ||||
3、灵活性
穿刺器的注气阀和阻气阀开闭应灵活，不应有阻塞或卡塞现象。
4、配合性能
4.1 穿刺套管与穿刺锥之间的配合应良好，互动时不应有卡滞现象。
4.2 穿刺套管与穿刺锥的配合间隙应不大于0.3㎜。
4.3 穿刺套管与穿刺锥配合时，穿刺锥头端必须完全露出。
5、密封性和阻气性
5.1 穿刺器的注气阀、密封帽应有良好的密封性，经4KPa气压，应无明显泄漏。
5.2 穿刺器的阻气阀应有良好的密封性，经4KPa气压，每分钟冒出的气泡应小于20个。
6、注气阀接口
注气阀应带鲁尔锁定接头，符合GB/T1962.2的规定。
供腹腔镜检查和手术过程中，对人体腹壁组织穿刺，建立腹腔手术的工作通道用。
